Модуль Б100.191Ex
Модуль токовых входных каналов контроллера БАЗИС-100

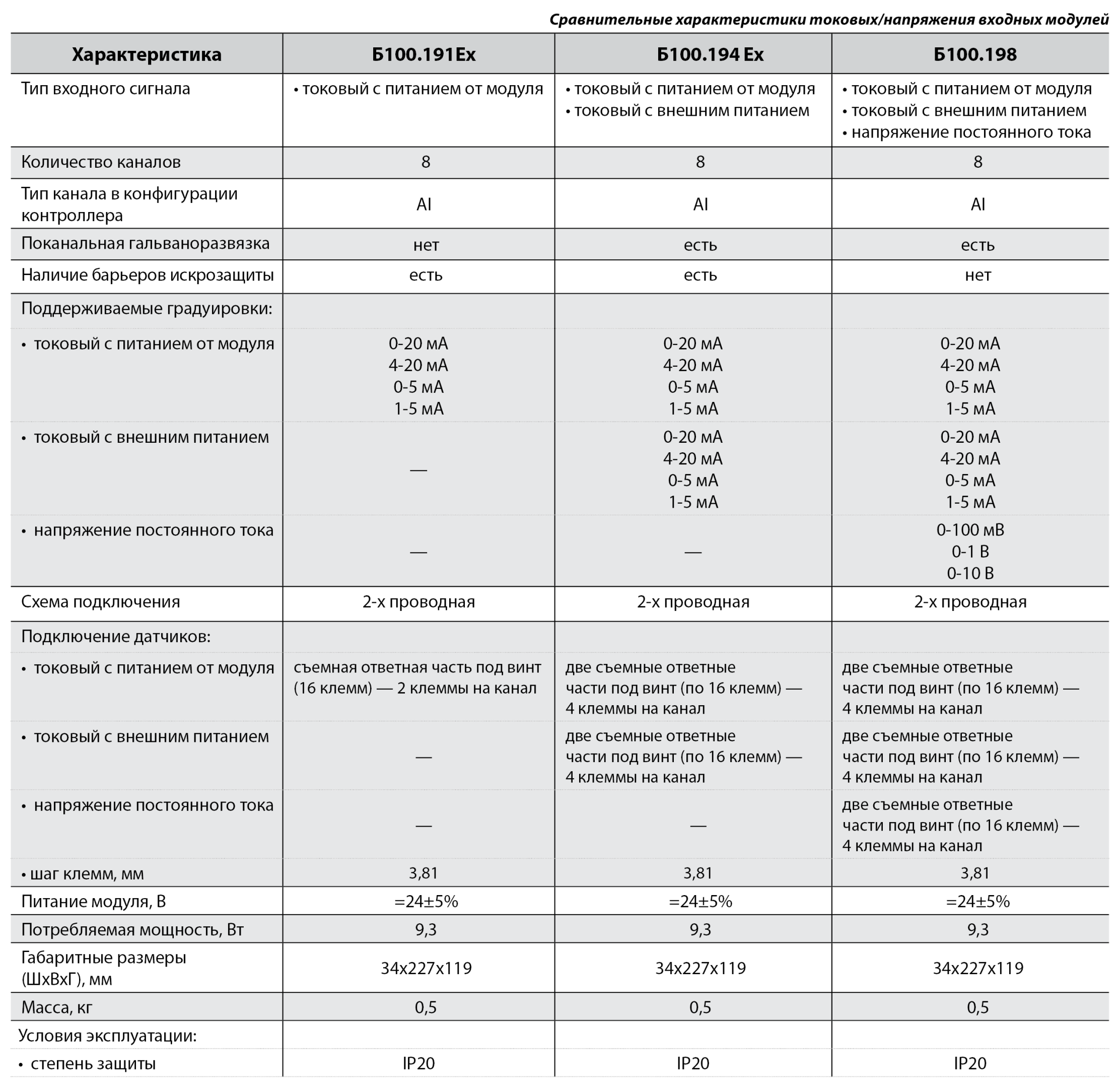

Рекомендуемая замена: Б100.194Ex
Краткие характеристики
Предназначен для приема сигналов от токовых датчиков (питание от встроенного БП) по двухпроводной схеме
Модуль выпускается со встроенными барьерами искрозащиты (маркировка — [Exia]IIC)
Модуль выпускается со встроенными барьерами искрозащиты (маркировка — [Exia]IIC)
ФУНКЦИИ И ХАРАКТЕРИСТИКИ
Информационные характеристики:
| Поддержка процессорным модулем | Б100.311, Б100.321 |
| Количество каналов | 8 |
| Входной сигнал | токовый двухпроводный с запиткой от модуля |
| Поканальная гальваноразвязка | Нет |
| Питание датчика | от модуля |
| Встроенные барьеры искрозащиты | Да |
| Маркировка взрывозащиты | Exia[IIC] |
Поддерживаемые градуировки:
| Токовый вход с питанием от модуля | 0-20 мА, 4-20 мА, 0-5 мА, 1-5 мА |
Монтажные характеристики:
| Вид монтажа | Шкафной |
| Габаритные размеры, мм: | |
| — высота | 227 |
| — ширина | 34 |
| — глубина | 119 |
| Максимальная масса, кг | 0,5 |
| Питание и потребляемая мощность: | |
| — напряжение питания, В | =24 |
| — максимальная потребляемая мощность, Вт | 9,3 |
Условия эксплуатации:
| Степень защиты от попадания внутрь твердых тел, пыли и влаги: | |
| — корпус | IP20 |
| Температура окружающего воздуха | -20..+60 °C |
| Предельная температура окружающего воздуха (при продолжительной эксплуатации срок службы значительно сокращается) | -40..+70 °C |
| Максимальная относительная влажность | 95% при +25 °C и ниже, без конденсации влаги |
| Атмосферное давление | 84..106,7 кПа (630..800 мм рт.ст.) |
СХЕМЫ ПОДКЛЮЧЕНИЙ
