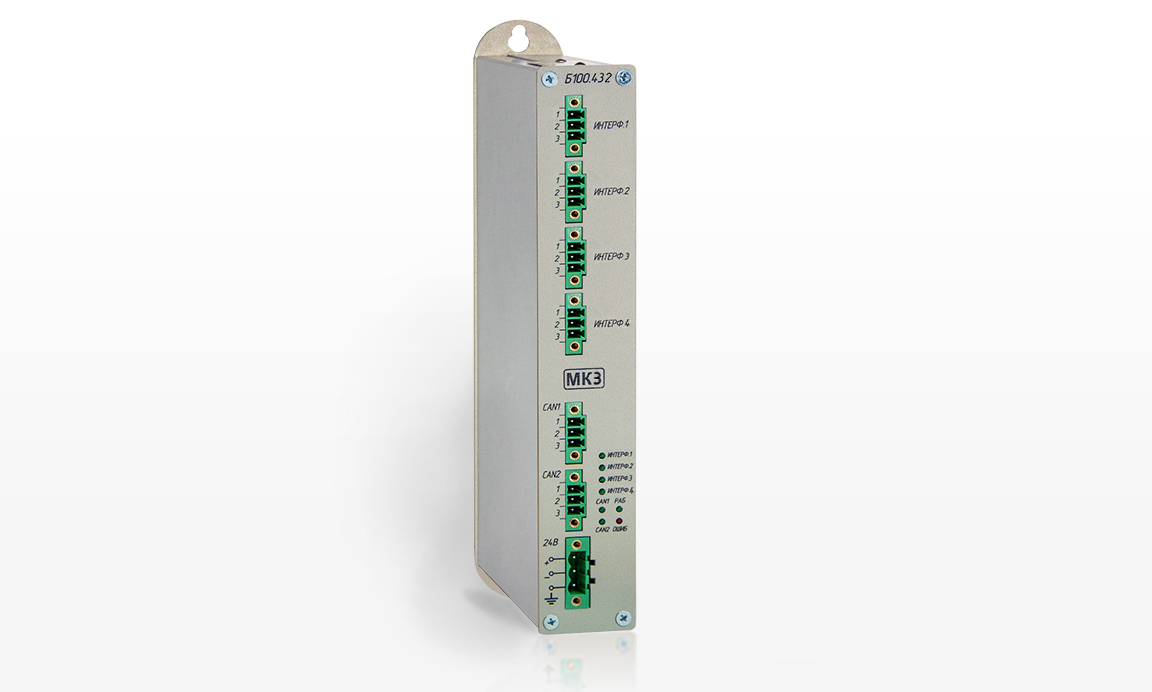

Модуль Б100.432
Коммуникационный модуль контроллера БАЗИС-100
Краткие характеристики
Модуль осуществляет цифровую связь с устройствами и системами нижнего уровня по интерфейсу RS-485Модуль выпускается в общепромышленном исполнении
ФУНКЦИИ И ХАРАКТЕРИСТИКИ
Информационные характеристики:
| Поддержка процессорным модулем | только Б100.321 |
| Максимальное количество устройств на одном порту (БАЗБАС/MODBUS RTU) | 31/128 |
| Максимальное количество каналов на одном порту/модуле: | |
| — аналоговых | 128/128 |
| — дискретных | 256/256 |
Связь с внешними устройствами:
| Количество портов: | |
| — RS-485 | 4 |
| Поддерживаемые протоколы | БАЗБАС, MODBUS RTU |
Монтажные характеристики:
| Вид монтажа | Шкафной |
| Габаритные размеры, мм: | |
| — высота | 227 |
| — ширина | 34 |
| — глубина | 119 |
| Максимальная масса, кг | 0,5 |
| Питание и потребляемая мощность: | |
| — напряжение питания, В | =24 |
| — максимальная потребляемая мощность, Вт | 2,5 |
Условия эксплуатации:
| Степень защиты от попадания внутрь твердых тел, пыли и влаги: | |
| — корпус | IP20 |
| Температура окружающего воздуха | -20..+60 °C |
| Предельная температура окружающего воздуха (при продолжительной эксплуатации срок службы значительно сокращается) | -40..+70 °C |
| Максимальная относительная влажность | 95% при +25 °C и ниже, без конденсации влаги |
| Атмосферное давление | 84..106,7 кПа (630..800 мм рт.ст.) |
