Модуль Б100.483
Модуль Ethernet-связи с удаленной панелью контроллера БАЗИС-100
Краткие характеристики

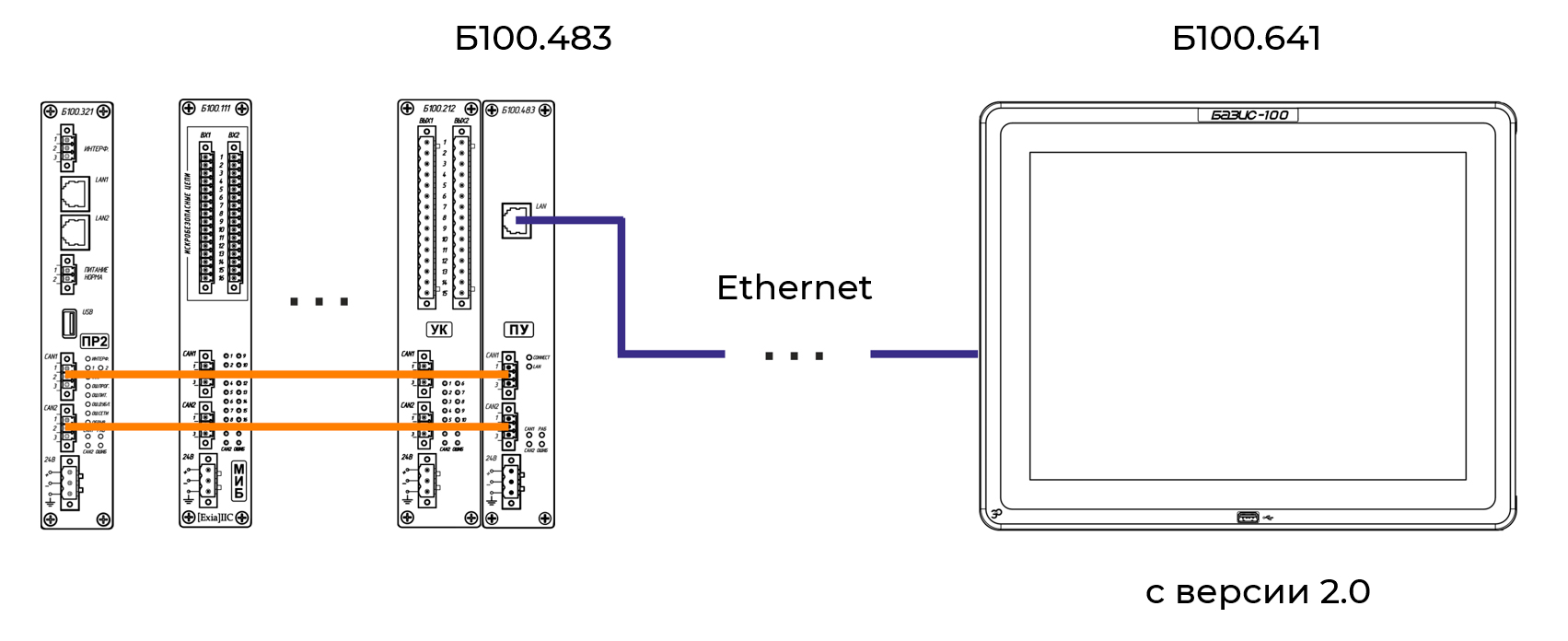

Модуль осуществляет преобразование внутреннего интерфейса шины данных контроллера БАЗИС-100 в Ethernet-интерфейс и обратно для панели управления при ее территориальном удалении от контроллераМодуль выпускается в общепромышленном исполнении
ФУНКЦИИ И ХАРАКТЕРИСТИКИ
Информационные характеристики:
| Поддержка процессорным модулем | Б100.311, Б100.321 |
| Поддержка панелей управления | Б100.641 |
Связь с внешними устройствами:
| Количество портов: | |
| — Ethernet (100 Мбит/с) | 1 |
| Поддерживаемые протоколы | БАЗБАС |
Монтажные характеристики:
| Вид монтажа | Шкафной |

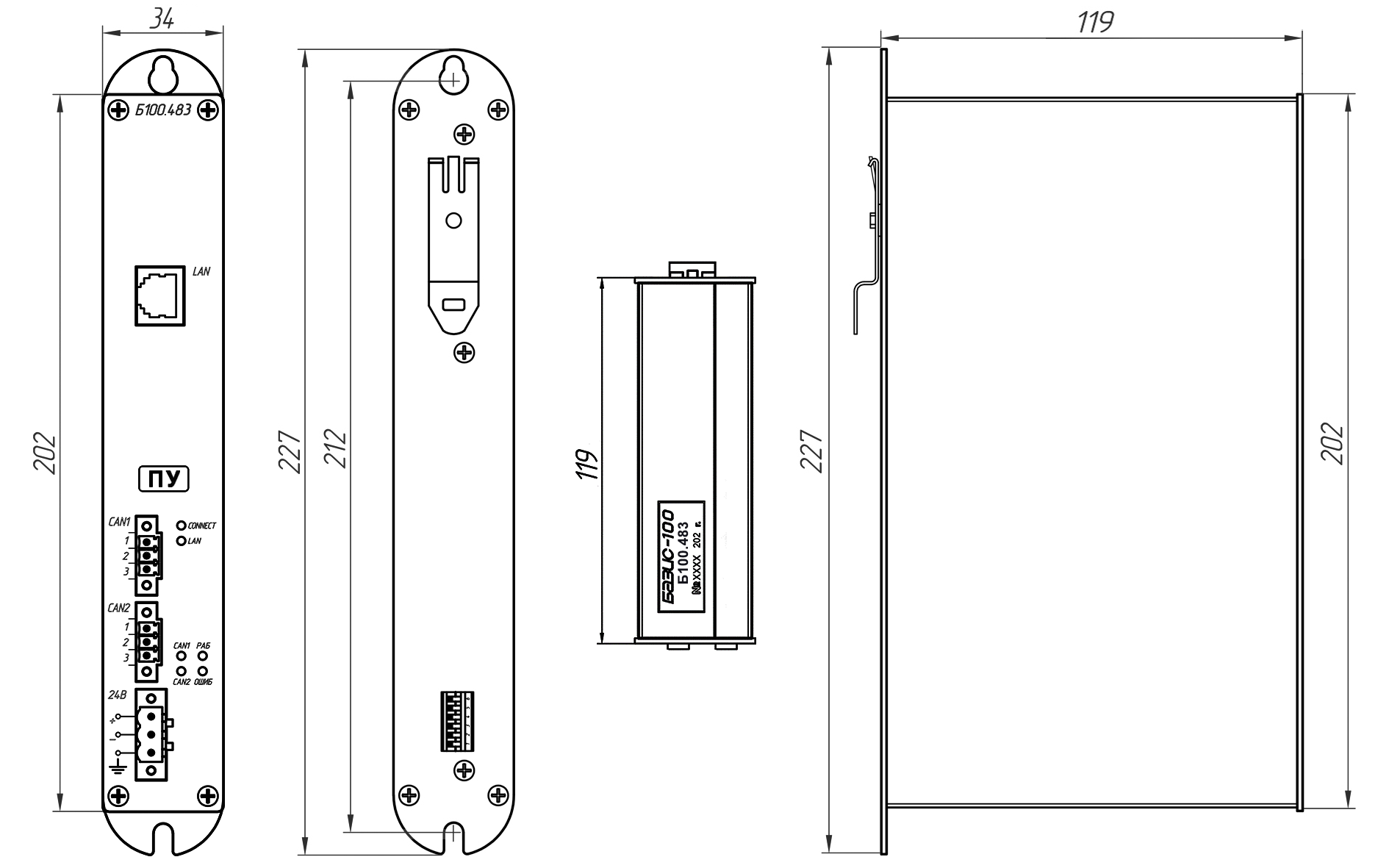

| Габаритные размеры, мм: | |
| — высота | 227 |
| — ширина | 34 |
| — глубина | 119 |
| Максимальная масса, кг | 0,5 |
| Питание и потребляемая мощность: | |
| — напряжение питания, В | =24 |
| — максимальная потребляемая мощность, Вт | 2,5 |
Условия эксплуатации:
| Степень защиты от попадания внутрь твердых тел, пыли и влаги: | |
| — корпус | IP-20 |
| Температура окружающего воздуха | -20..+60 °C |
| Предельная температура окружающего воздуха (при продолжительной эксплуатации срок службы значительно сокращается) | -40..+70 °C |
| Максимальная относительная влажность | 95% при +25 °C и ниже, без конденсации влаги |
| Атмосферное давление | 84..106,7 кПа (630..800 мм рт.ст.) |
