Краткие характеристики
Изготавливается в соответствии с ТУ 4210—017—35846590—10
Внесён в реестр ПАК (реестровая запись №26655 от 12.02.2025)
Текущие версии встроенного ПО Контроллера:
- модуля ПР1 (Б100.311) — 1.18.068 [список изменений]
- модуля ПР2 (Б100.321) — 1.01.004 [список изменений]
- модуля ПУ1 (Б100.611) — 1.11.037 [список изменений]
- модуля ПУ4 (Б100.641) — 1.07.024 [список изменений]
Запрос на обновление направляйте по адресу support@ecoresurs.ru с указанием заводского номера модуля
КОНКУРЕНТНЫЕ ПРЕИМУЩЕСТВА
Модульный
Модульный многоканальный многофункциональный универсальный промышленный контроллер
Дублирование
Поддерживается дублирование модулей, интерфейсов и цепей питания
«Горячая» замена
Обеспечивает возможность замены любых модулей без прекращения работы («горячая» замена, hot swap)
Комбинирование Ex и не Ex каналов
Реализована возможность комбинирования искробезопасных и общепромышленных каналов
Территориальное распределение
Возможность территориального распределения модулей контроллера
Масштабирование
Возможность поэтапного масштабирования системы
Сертификат ТР ЕАЭС 043/2017
Соответствует требованиям ТР ЕАЭС «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения»
Пыле- и влагозащита
Реализована защита от попадания внутрь твердых тел, пыли и влаги уровня — до IP54
Искробезопасное оборудование
Реализованы искробезопасные модификации с маркировкой взрывозащиты [Exia]IIC
Визуализация
Подключение до 8 панелей управления с емкостным сенсорным экраном диагональю 15″ или цветным TFT ЖКИ диагональю 10,4″
Средство измерения
Внесен в Госреестр СИ с межповерочным интервалом 4 года
Интерфейсы
Поддерживаются интерфейсы Ethernet, RS-485, USB
Пользовательские экраны
Поддерживаются пользовательские экраны следующих видов: мнемосхемы, группы трендов, барграфы, сигнализаций и состояний
Специальные каналы для ПАЗ
Реализованы блокировочные каналы и каналы разрешения пуска для использования в системах ПАЗ
ПИ-/ПИД-регулирование
Реализовано ПИ-/ПИД-регулирование токовыми, ШИМ и реверсивными исполнительными механизмами
Встроенная сигнализация
Реализована встроенная световая (ЖКИ, светодиоды) и звуковая (пьезоизлучатель) сигнализация
Архив трендов
Ведется архив трендов с дискретностью от 0,5 с и длительностью хранения до 1 года
Системный архив событий
Ведется системный архив до 5000 событий
Поддерживаемые протоколы
Поддерживаются протоколы БАЗБАС, MODBUS RTU/TCP и технологии ОРС
Произвольная логика работы
Реализованы упрощенное конфигурирование и создание логической программы на FBD- или IL- подобном языке. Поддерживается циклическое управление
«Горячая» загрузка конфигурации
Реализовано внесение изменений в программу без останова работы процессора. Неизмененная часть программы при загрузке не затрагивается
Встроенный WEB-интерфейс
Встроенный WEB-интерфейс
Встроенное резервирование питания
Поддерживается дублирование цепей питания благодаря встроенной диодной развязке
Уровень полноты безопасности
Соответствие всем требованиям нормативных документов позволяет использовать в системах ПАЗ
Реестр радиоэлектронной продукции РФ
Продукция внесена в Единый реестр Российской радиоэлектронной продукции (ПП РФ № 878)
Реестр Минпромторга РФ
Подтверждено производство промышленной продукции на территории Российской Федерации (ПП РФ №719)

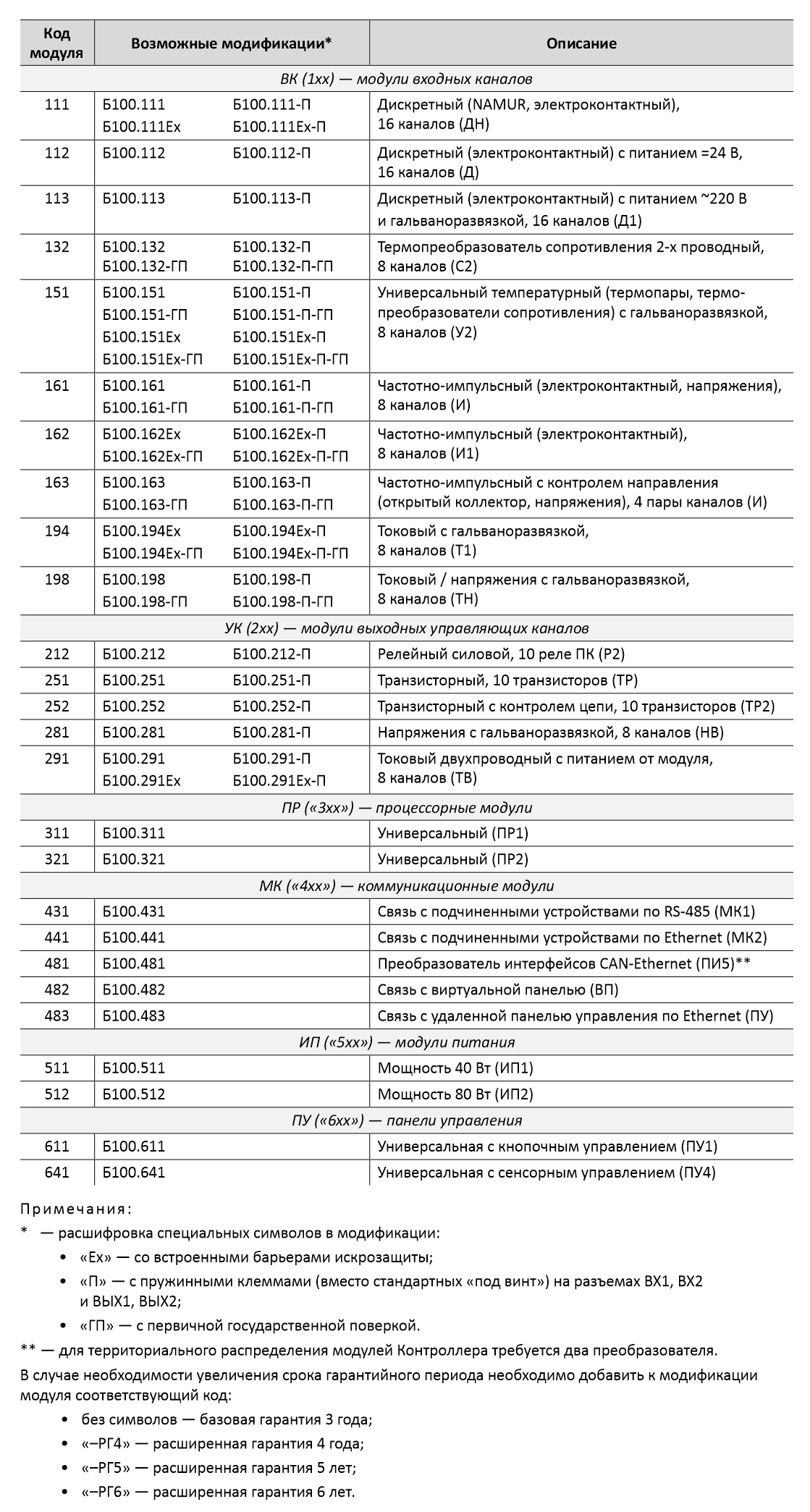

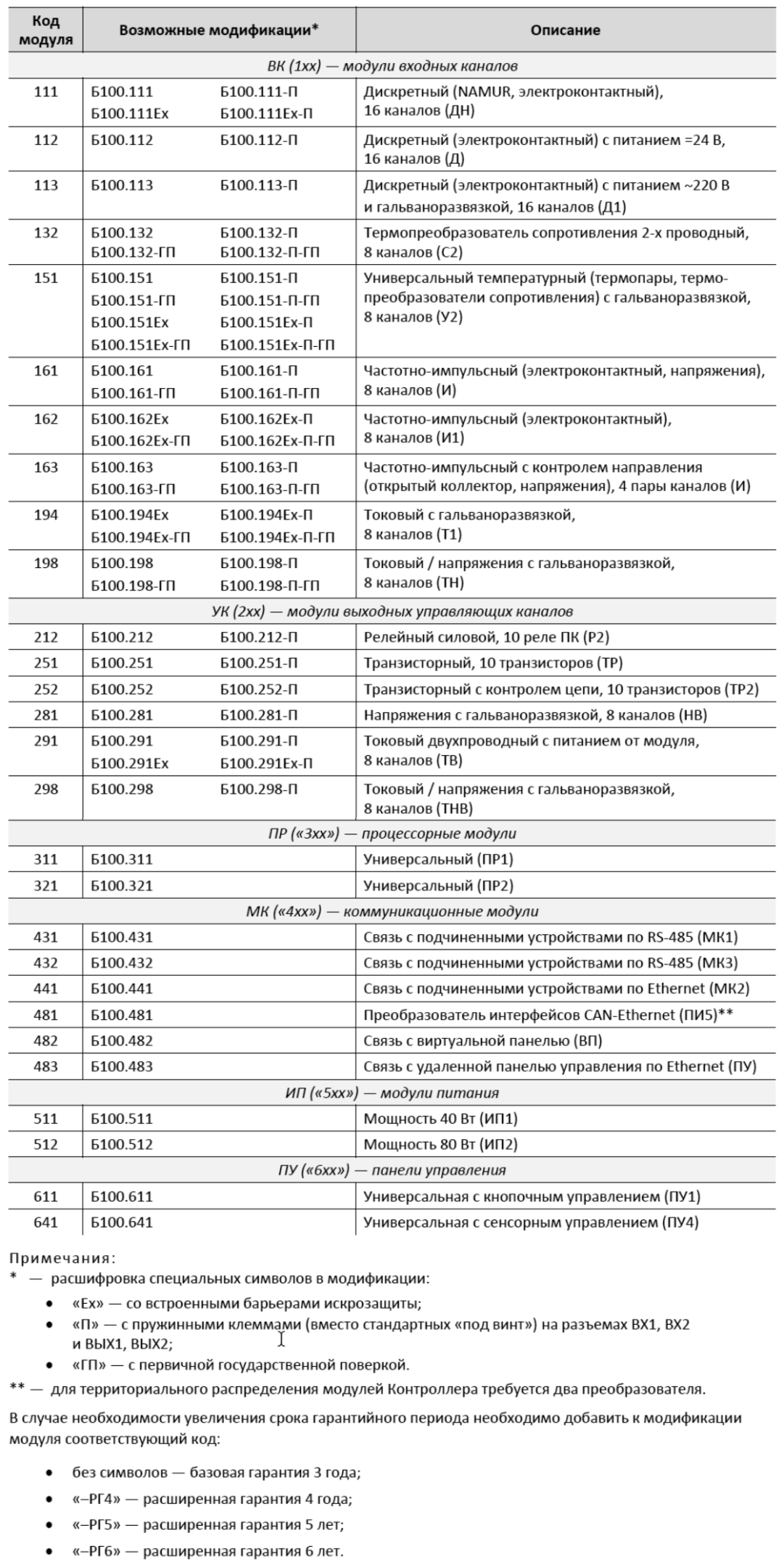

ФУНКЦИИ И ХАРАКТЕРИСТИКИ
Информационные характеристики:
| Количество процессорных модулей (ПР) | 1/2 |
| Максимальное количество модулей (ВК,УК,МК) | 31 |
| Максимальное количество панелей управления (ПУ) | 8 |
| Максимальное количество входных каналов | |
| — аналоговых | 248 |
| — дискретных | 496 |
| Максимальное количество выходных каналов | |
| — аналоговых | 248 |
| — дискретных | 310 |
| Количество контуров регулирования простых/каскадных | 100/50 |
| Специальные функции ПАЗ | Да |
Возможности резервирования:
| Процессорный модуль (ПР) | Да |
| Модули контроллера (ВК,УК,МК) | Да |
| Панели управления (ПУ) | Да |
| Шина данных | Да |
| Интерфейсы | Да |
| Питание | Да |
| Горячая замена модулей | Да |
| Горячая загрузка конфигурации | Да |
Архивы:
| Хозучетная статистика | Да |
| Максимальное количество хозучетных параметров (модуль ПУ) | 72 |
| Максимальный размер архива событий (модуль ПР) | 5000/10000 |
| Максимальный размер архива событий (модуль ПУ) | 5000 |
Объединение контроллеров БАЗИС-100 для масштабирования системы:
| Максимальное количество опрашиваемых процессоров (ПР) | 4/8 |
| Интерфейс передачи данных | Ethernet (100 Мбит/с) |
| Протокол | БАЗБАС |
| Обмен поканальный/групповой | Нет/Да |
Связь с устройствами верхнего уровня:
| Поддерживаемые интерфейсы | RS-485, Ethernet (100 Мбит/с), USB |
| Поддерживаемые протоколы | БАЗБАС, MODBUS RTU/TCP |
Надежность, метрология:
| Уровень полноты безопасности (при резервировании модуля ПР) | УПБ2 |
| Средняя наработка на отказ (при резервировании модуля ПР), ч | 1000000 |
| Межповерочный интервал, лет | 4 |
Монтажные характеристики:
| Вид монтажа | Шкафной, щитовой модуль ПУ |
| Габаритные размеры, мм: | В зависимости от состава модулей |
| Максимальная масса, кг | В зависимости от состава модулей |
| Питание и потребляемая мощность: | В зависимости от состава модулей |
Условия эксплуатации:
| Степень защиты от попадания внутрь твердых тел, пыли и влаги: | |
| — передняя панель | IP54 |
| — корпус | IP20 |
| Температура окружающего воздуха | -20..+60 °C |
| Предельная температура окружающего воздуха (при продолжительной эксплуатации срок службы значительно сокращается) | -40..+70 °C |
| Максимальная относительная влажность | 95% при +25 °C и ниже, без конденсации влаги |
| Атмосферное давление | 84..106,7 кПа (630..800 мм рт.ст.) |
