БАЗИС-21.3 — ПАЗ + Регистратор + Регулятор
Многофункциональный промышленный контроллер с сенсорным ЖКИ, реализующий функции противоаварийной автоматической защиты, регистрации, сигнализации, регулирования и АСУ ТП
Краткие характеристики
Контроллер предназначен для приема и логической обработки сигналов от различных типов датчиков, сбора информации с устройств нижнего уровня, циклического и дискретного управления, ПИ-/ПИД-регулирования, реализации блокировок с определением первопричины срабатывания, предупреждения оператора о нарушениях световыми и звуковыми сигналами и ведения архива событийВ контроллере предусмотрена возможность комбинировать модули входных/выходных каналов со встроенными барьерами искрозащиты (маркировка — [Ex ia Ga]IIC) и модули в общепромышленном исполнении
Текущая версия встроенного ПО Контроллера:
- 1.00.00
КОНКУРЕНТНЫЕ ПРЕИМУЩЕСТВА
Искробезопасное оборудование
Реализованы искробезопасные модификации с маркировкой взрывозащиты [Ex ia Ga]IIC
Средство измерения
Внесен в Госреестр СИ с межповерочным интервалом 4 года
ПИ-/ПИД-регулирование
Реализовано ПИ-/ПИД-регулирование токовыми, ШИМ и реверсивными исполнительными механизмами
Встроенная сигнализация
Реализована встроенная световая (ЖКИ, светодиоды) и звуковая (пьезоизлучатель) сигнализация
Архив трендов
Ведется архив трендов с дискретностью от 0,5 с и длительностью хранения до 1 года
Архив событий
Ведется архив до 5000 событий
Поддерживаемые протоколы
Поддерживаются протоколы БАЗБАС, MODBUS RTU/TCP и технологии ОРС
Пользовательские экраны
Поддерживаются пользовательские экраны следующих видов: мнемосхемы, группы трендов, барграфы и сигнализации
Интерфейсы
Поддерживаются интерфейсы Ethernet, RS-485 (2 шт) и USB
Специальные функции ПАЗ
Реализованы алгоритмы блокировок с определением первопричины и памятью для использования в системах ПАЗ
Произвольная логика работы
Реализована произвольная логика работы выходов, математические каналы, циклическое управление
Визуализация
Цветной TFT ЖКИ диагональю 15″
ФУНКЦИИ И ХАРАКТЕРИСТИКИ
Информационные характеристики:
| Количество входных каналов: | |
| — аналоговых | до 40 |
| — дискретных | до 120 |
| Количество выходных каналов: | |
| — аналоговых | до 40 |
| — дискретных | до 48 |
| Количество контуров регулирования простых/каскадных | 8/4 |
| Специальные функции ПАЗ | Да |
Поддерживаемые градуировки:
| Токовый вход с питанием от контроллера | 0-20 мА, 4-20 мА, 0-5 мА, 1-5 мА |
| Токовый вход с внешним питанием | 0-20 мА, 4-20 мА, 0-5 мА, 1-5 мА |
| Вход напряжения постоянного тока | 0-100 мВ, 0-1 В, 1-5 В, 0-10 В |
| Выход напряжения постоянного тока | 0-10 В, 2-10 В, 0-5 В, 1-5 В |
| Термопарный вход | L, K, N, B, S, R, A-1, A-2, A-3, E, T, J |
| Вход термопреобразователя сопротивления 3‑х/4‑х проводный | 10П, Pt10, 50П, Pt50, 100П, Pt100, 10М, 50М, 100М, 100Н |
| Токовый выход с питанием от контроллера | 4-20 мА |
Экран и визуализация:
| Индикатор: | |
| — тип дисплея | Сенсорный |
| — диагональ, дюймов | 15 |
| — размер, точек | 1024х768 |
| Тренды: | |
| — максимальное количество | 72 |
| — объем памяти, млн. точек | 950 |
| — дискретность опроса, с | 0,5 — 300 |
| — длительность хранения, сут. | 1 — 365 |
Управление и сигнализация:
| Управление | Сенсорное |
| Конфигурирование контроллера с передней панели | Нет |
| Световая сигнализация | ЖКИ |
| Встроенная звуковая сигнализация | Да |
Архивы:
| Хозучетная статистика | Да |
| Максимальный размер архива событий | 5000 |
| Максимальный размер системного архива событий | 1000 |
Связь с внешними устройствами:
| Количество портов: | |
| — RS-485 | 2 |
| — Ethernet (100 Мбит/с) | 1 |
| — USB | 1 |
| Поддерживаемые протоколы | БАЗБАС, MODBUS RTU/TCP |
Надежность, метрология:
| Уровень полноты безопасности | УПБ1 |
| Средняя наработка на отказ, ч | не менее 125 000 |
| Межповерочный интервал, лет | 4 |
Монтажные характеристики:
| Вид монтажа | Щитовой |
| Габаритные размеры, мм: | |
| — высота | 300 |
| — ширина | 376 |
| — глубина | 310 |
| Максимальная масса, кг | 7 |
| Питание и потребляемая мощность: | |
| — напряжение питания, В | ~220±10%, =24±5% |
| — максимальная потребляемая мощность, Вт | 50 |
Условия эксплуатации:
| Степень защиты от попадания внутрь твердых тел, пыли и влаги: | |
| — передняя панель | IP54 |
| — корпус | IP20 |
| Температура окружающего воздуха при эксплуатации, °С | +5..+40 |
РАЗРЕШЕНИЯ И СЕРТИФИКАТЫ
РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ

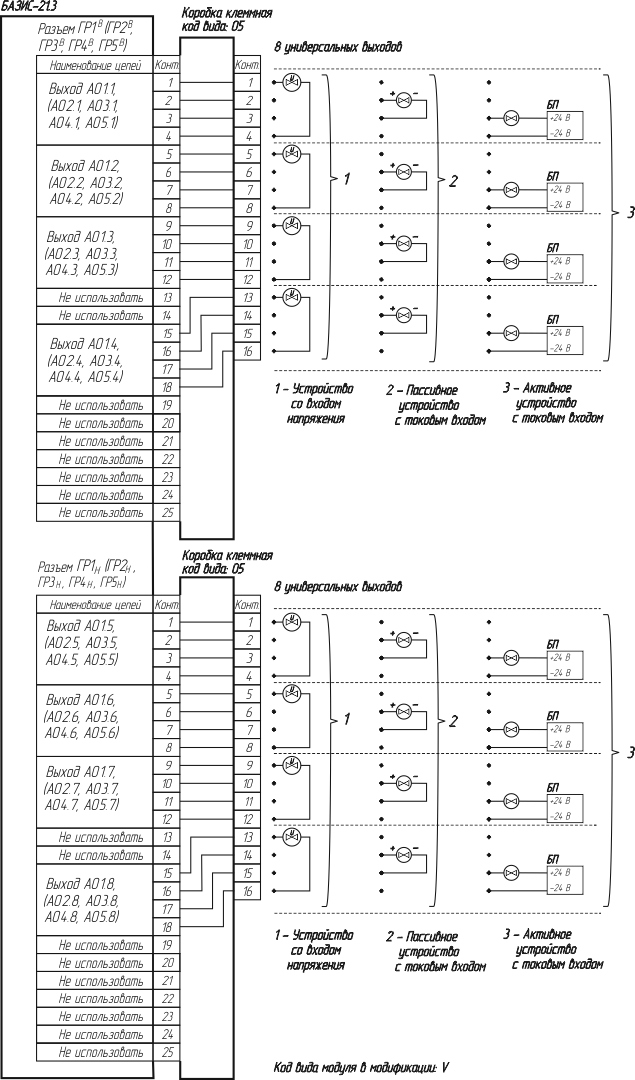

СХЕМЫ ПОДКЛЮЧЕНИЙ
