БАЗИС-35.ЦС — ПАЗ + Сигнализация
Многоканальный промышленный контроллер с цветным ЖКИ, предназначенный для решения преимущественно дискретных задач ПАЗ и сигнализации
Краткие характеристики
Текущая версия встроенного ПО контроллера — 1.03.012 [список изменений]
Изготавливается в соответствии с ТУ 4210—013—35846590—03
КОНКУРЕНТНЫЕ ПРЕИМУЩЕСТВА
Комбинирование Ex и не Ex каналов
Реализована возможность комбинирования искробезопасных и общепромышленных каналов
Пыле- и влагозащита
Реализована защита от попадания внутрь твердых тел, пыли и влаги уровня — до IP54
Поддерживаемые протоколы
Поддерживаются протоколы БАЗБАС, MODBUS RTU/TCP и технологии ОРС
Визуализация
Цветной TFT ЖКИ диагональю 4,3″
Пользовательские экраны
Пользователь может задать до 8 мнемосхем и до 4 групп трендов с произвольными элементами
Дублирование звуковой сигнализации
В контроллере установлено реле, дублирующее сигналы звуковой сигнализации
Трехцветные светодиодные элементы
Контроллер имеет 24 специальных трехцветных светодиодных элемента с произвольной логикой срабатывания
Встроенная сигнализация
Реализована встроенная расширенная световая (специальные светодиодные элементы) и звуковая (пьезоизлучатель) сигнализация
Системный архив событий
Ведется системный архив до 1000 событий
Специальные функции ПАЗ
Реализованы алгоритмы блокировок с определением первопричины и памятью для использования в системах ПАЗ
Интерфейсы
Поддерживаются интерфейсы Ethernet, RS-485 и USB
Встроенный WEB-интерфейс
Встроенный WEB-интерфейс
ФУНКЦИИ И ХАРАКТЕРИСТИКИ
Информационные характеристики:
| Количество входных каналов: | |
| — дискретных | 12/24/36/48 |
| Количество выходных каналов: | |
| — дискретных | 0-48 |
| Специальные функции ПАЗ | Да |
Экран и визуализация:
| Индикатор: | |
| — тип дисплея | TFT ЖКИ |
| — диагональ, дюймов | 4,3 |
| — размер, точек | 272х480 |
Управление и сигнализация:
| Управление | Кнопочное |
| Конфигурирование контроллера с передней панели | Да (за исключением мнемосхем и паролей) |
| Световая сигнализация | ЖКИ, светодиодная |
| Количество светодиодных элементов | 24 |
| Размер светодиодных элементов | 20х16 |
| Встроенная звуковая сигнализация | Да |
| Дублирование звуковой сигнализации на реле | Да |
| Внешнее дублирование кнопки квитирования | Да |
Архивы:
| Максимальный размер архива событий | 5000 |
Связь с внешними устройствами:
| Количество интерфейсов: | |
| — RS-485 | 2 |
| — Ethernet (100 Мбит/с) | 1 |
| — USB | 1 |
| Поддерживаемые протоколы | БАЗБАС, MODBUS RTU/TCP |
Надежность, метрология:
| Средняя наработка на отказ, ч | 102 000 |
Монтажные характеристики:
| Вид монтажа | Щитовой |
| Габаритные размеры, мм: | |
| — высота | 186 |
| — ширина | 222 |
| — глубина | 256 |
| Максимальная масса, кг | 3 |
| Питание и потребляемая мощность: | |
| — напряжение питания, В | ~220 |
| — максимальная потребляемая мощность, Вт | 60 |
Условия эксплуатации:
| Степень защиты от попадания внутрь твердых тел, пыли и влаги: | |
| — передняя панель | IP54 |
| — корпус | IP20 |
| Температура окружающего воздуха при эксплуатации, °С | +5..+40 |
РАЗРЕШЕНИЯ И СЕРТИФИКАТЫ
РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ

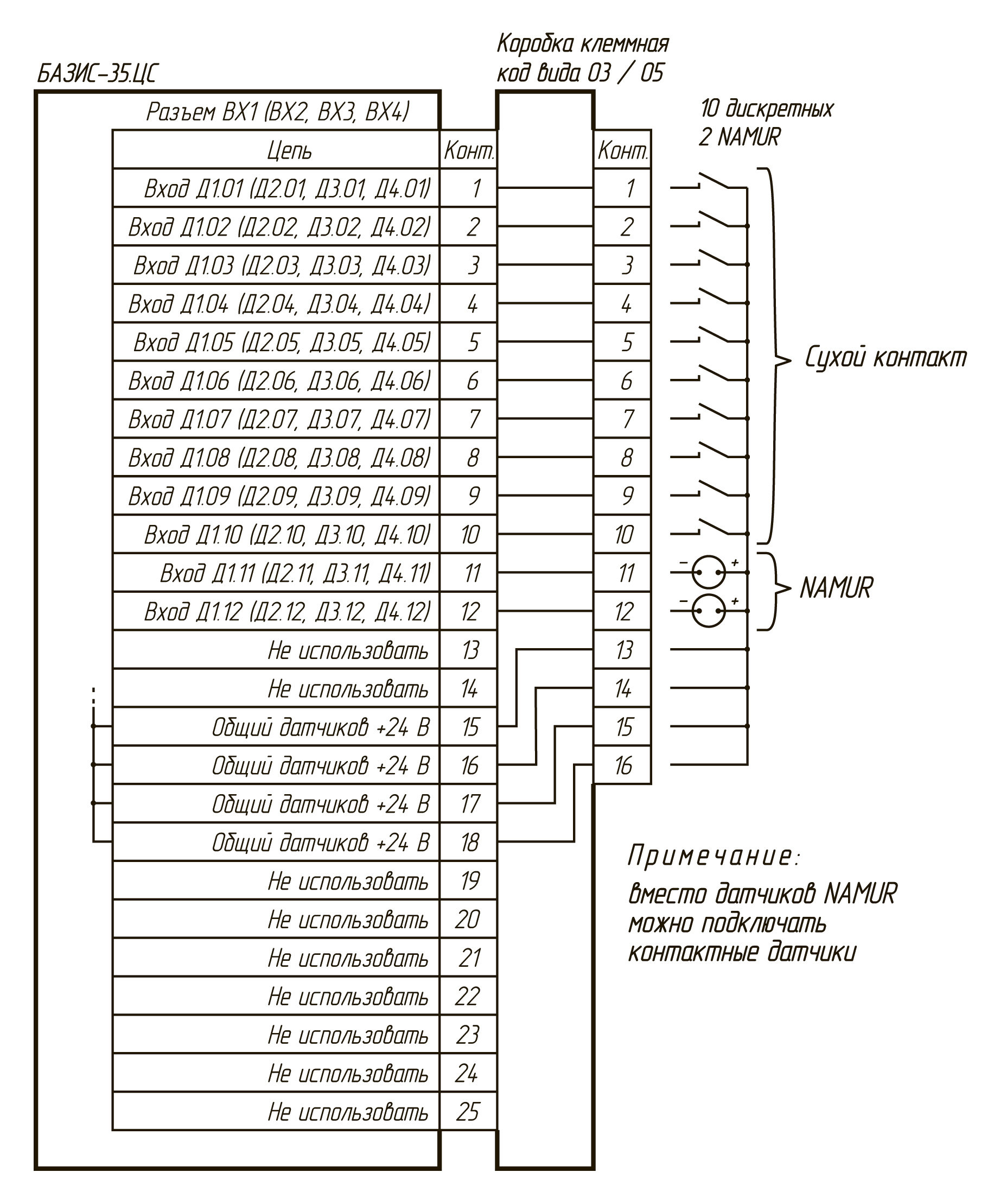

СХЕМЫ ПОДКЛЮЧЕНИЙ
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
